Thông tin chi tiết sản phẩm:
|
| Số mô hình: | H901OXHD | Nhãn hiệu: | HUAWEI |
|---|---|---|---|
| Hải cảng: | Bảng giao diện quang 10GE nâng cao 8 cổng | Dòng sản phẩm: | MA5800-X7 |
| Kích thước (mm): | 442 mm x 268,7 mm x 263,9 mm | Chuyển đổi công suất: | 7 Tbit / s |
| Số lượng mục nhập ARP / định tuyến tối đa: | 64 nghìn | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | HuaWei H901OXHD,Bảng giao diện quang 10GE,Bảng giao diện quang OXHD |
||

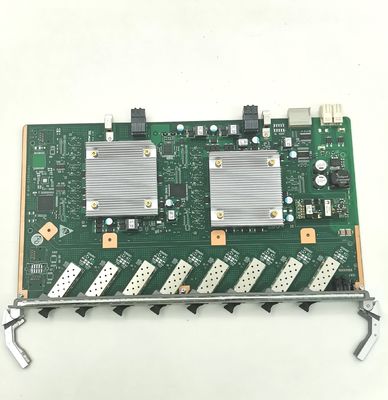

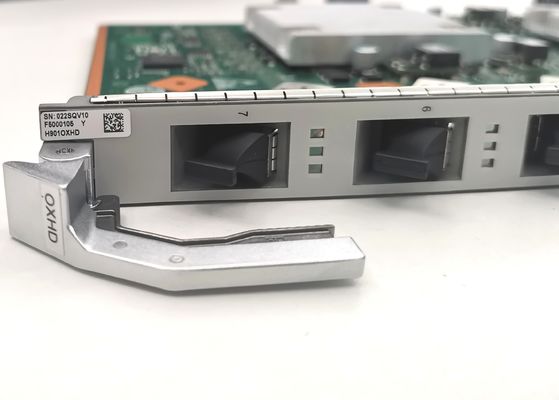

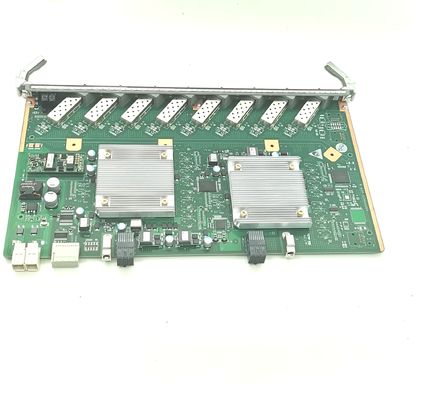

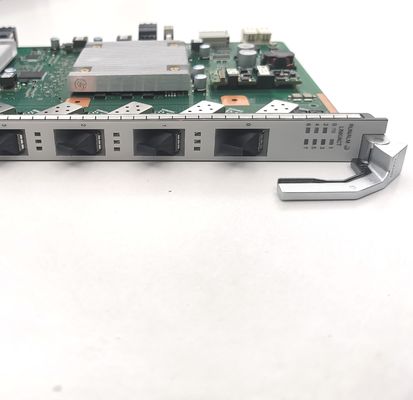

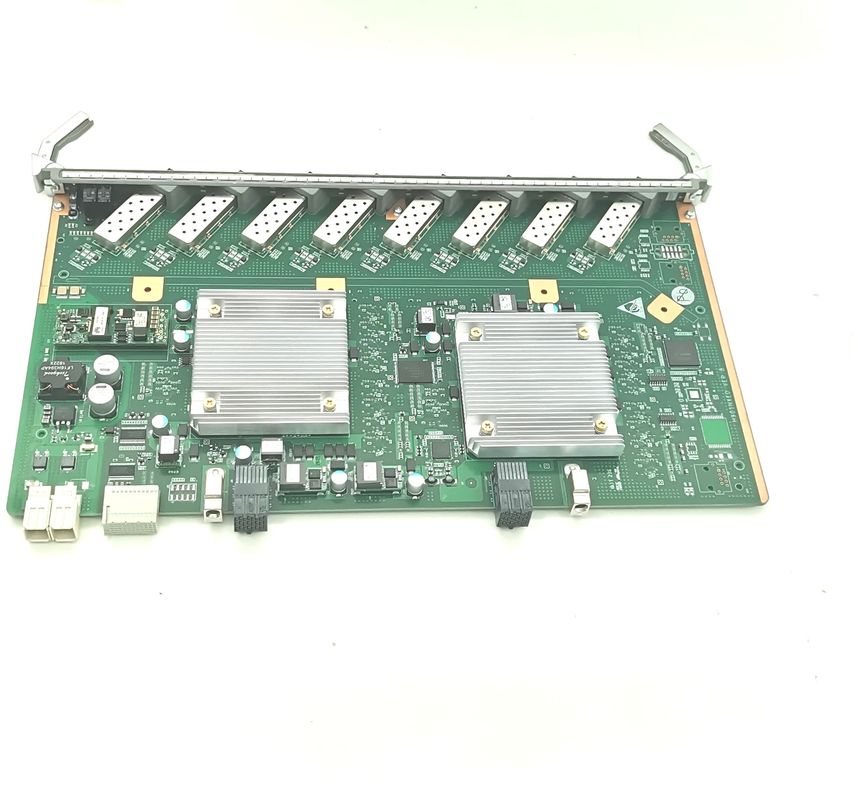

HuaWei H901OXHD Bảng giao diện quang 10GE nâng cao 8 cổng Bảng giao diện quang OXHD
Mô tả bảng H901OGHK
Bo mạch H901OGHK là bo mạch giao diện quang GE / FE 48 cổng, cung cấp khả năng truy cập quang Ethernet.Nó hỗ trợ tới 48 kênh của các dịch vụ truy cập GE / FE P2P và có thể áp dụng cho truy cập Ethernet.
Tính năng và Thông số kỹ thuật
Bo mạch H901OGHK hỗ trợ các tính năng và thông số kỹ thuật sau:
Truy cập quang GE / FE P2P 48 kênh (CSFP) hoặc 24 kênh (SFP)
Xếp tầng và tổng hợp
Mô-đun quang CSFP hai chiều một sợi hai kênh, mô-đun SFP hai chiều một kênh hai sợi và mô-đun SFP hai chiều một kênh một sợi
Cổng GE phát tín hiệu đồng hồ Ethernet đồng bộ
SyncE và 1588v2
Đọc nhiệt độ và cảnh báo nhiệt độ cao
Tự động tắt nguồn trong trường hợp nhiệt độ cao
Tắt nguồn để tiết kiệm năng lượng
Thông số
Tham số bảng
Bạn có thể truy vấn mức tiêu thụ điện năng, trọng lượng, kích thước khung hình tối đa và nhiệt độ hoạt động bình thường của tất cả các bo mạch.
Nhiệt độ hoạt động của H901XSED và H901TWED là -40 ° C đến + 55 ° C (trong MA5800 – X17 / X15 / X7) hoặc -40 ° C đến + 65 ° C (trong MA5800 – X2) và nhiệt độ khởi động bo mạch thấp nhất là -25 ° C.Nhiệt độ hoạt động của các bo mạch khác là -40 ° C đến + 65 ° C và nhiệt độ khởi động bo mạch thấp nhất là -25 ° C.
GHI CHÚ:
Công suất tiêu thụ của một bo mạch được tính toán dựa trên các điều kiện sau:
Điện áp hoạt động: -53,5 V DC.
Nhiệt độ môi trường: 25 ° C.
Tiêu thụ điện năng tĩnh: Tất cả các cổng không mang tải và mô-đun quang không được lắp đặt trên cổng quang.
Công suất tiêu thụ tối đa: Tất cả các cổng hoàn toàn chịu tải.
Công suất tiêu thụ của bo mạch hơi thay đổi tùy theo mô-đun nguồn được cấu hình cho bo mạch và sự rời rạc của các thành phần.
Tiêu thụ điện năng và kích thước khung tối đa của bảng
| Bảng | Sự tiêu thụ năng lượng | Cân nặng | Kích thước khung hình tối đa |
| Bảng giao diện quang GE / FE | |||
| H901OGHK |
Tĩnh: 42 W Tối đa: 75 W |
1,09 kg | 2052 byte.Sau khi bật chức năng khung jumbo, có thể hỗ trợ tối đa 9216 byte. |
Nguyên lý làm việc của bo mạch H901OGHK
| Cho biết kênh tín hiệu điều khiển. | Cho biết kênh của tín hiệu dịch vụ. | ||
| Mô-đun điều khiển: tải phần mềm bo mạch, điều khiển hoạt động của bo mạch và quản lý bo mạch. |
Mô-đun chuyển mạch: tổng hợp và chuyển tiếp tín hiệu, sau đó truyền tín hiệu đến bảng điều khiển thông qua bus của bảng nối đa năng. Module giao diện: truyền và nhận tín hiệu. |
||
| Cho biết kênh nguồn hoặc tín hiệu đồng hồ. |
Mô-đun nguồn cung cấp năng lượng cho từng mô-đun chức năng của bo mạch. Mô-đun đồng hồ cung cấp tín hiệu xung nhịp cho từng mô-đun chức năng của bo mạch. |
